Peso: 776 Gramas
Altura: 675 mm
Largura: 109 mm
Comprimento: 90 mm

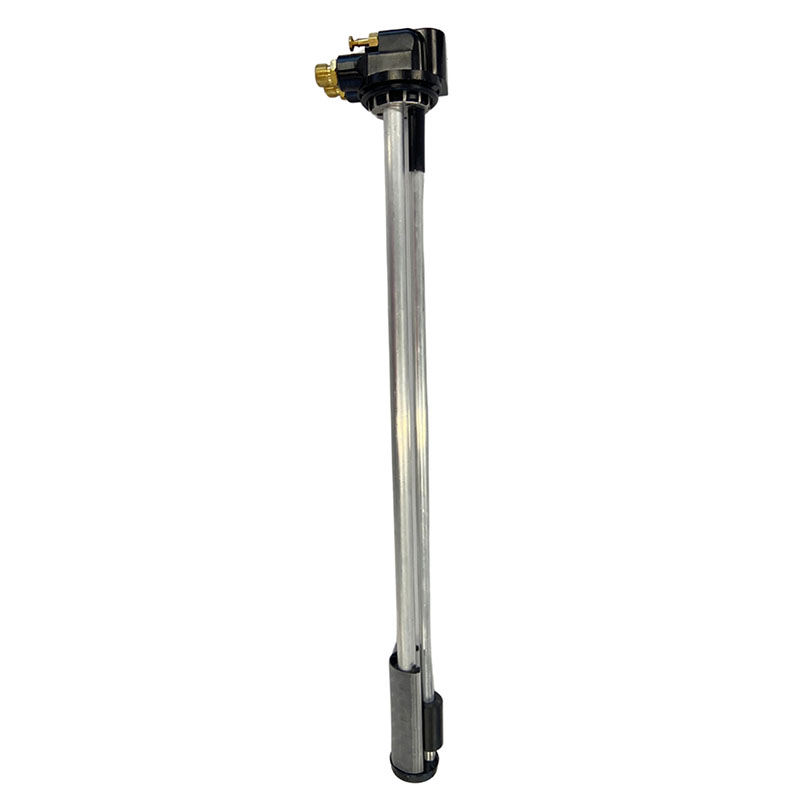

BÓIA DO TANQUE DE COMBUSTÍVEL PARA O TANQUE DE ALUMÍNIO DO VOLVO
Peso: 776 Gramas
Altura: 675 Milímetros
Largura: 109 Milímetros
Comprimento: 90 Milímetros
Voltagem: 24V
Cor: Natural
Material: AÇO / POLIESTIRENO
Garantia: 180 DIAS
Lado: AMBOS
Caminhões/Carretas compatíveis com o produto:VOLVO F6 Ano Final: 2000
VOLVO FH Ano Inicial: 1993 Ano Final: 2012
VOLVO FL 6 Ano Final: 2000
VOLVO FM Ano Inicial: 1998 Ano Final: 2012
VOLVO FMX
VOLVO NH
VOLVO VM
Código Comercial/Original:T-070064
1079182
20375003
20375011
20492526
20732301
212286
3172551
3943102
3962657
8144007
8144008
TXA630
W80350
Outras Especificações Técnicas: Aplicação: Utilizado para medir o nível de combustível enviando informações para o sistema de navegação ou painel. Ela ajuda a indicar quanto combustível ainda há, evitando que o tanque fique vazio. Outras especificações técnicas: Medidas:
Aplica com a BOIA40-I.
É usado em conjunto com o pescador que fica no outro tanque da BOIA40-I
LEITURA DO TANQUE CHEIO: 30 a 36 Ohm
LEITURA DO TANQUE VAZIO: 235 a 245 Ohm
Tubo sucção Engate M16x1,5 e retorno engate M18x1,5
Altura da haste: 630,00mm
Espessura do anel: 4,00mm
A função da boia de combustível para caminhão é monitorar o nível de combustível liquido presente no tanque do caminhão, enviando um sinal resistivo para o indicador que está localizado no painel do mesmo, permitindo assim, o controle do nível de combustível no tanque através de sinal enviado pela boia de combustível para caminhão.
Execute a manutenção do seu veículo em oficinas especializadas.
